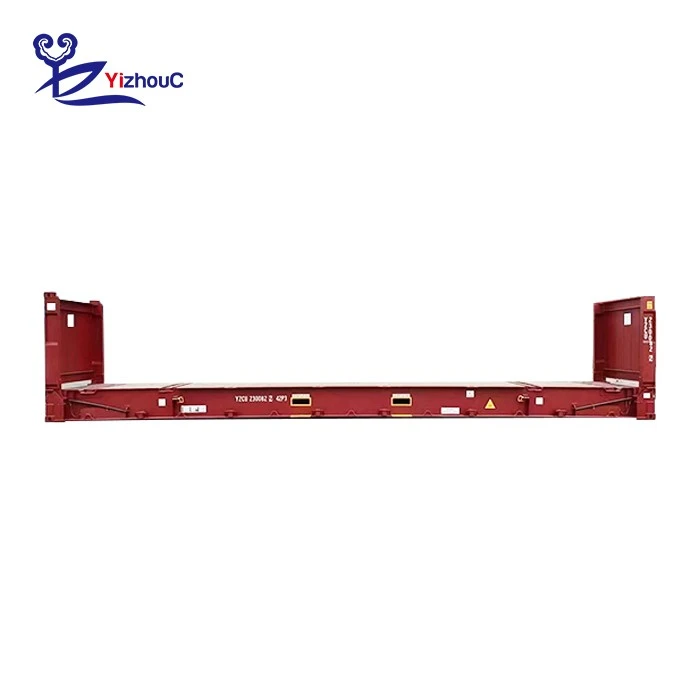

当社のフラット ラック輸送コンテナは、最新の設計と製造技術を取り入れ、積み込みと操作が簡単なユニットを提供します。業界最高の積載量を誇るこのコンテナは、規格外の重量貨物の運搬と輸送に最適な装置です。
特徴
当社のフラット ラックは、40 フィート モデルで 52,500 kg の MGW 容量を誇り、重量物の運搬に最適です。各ユニットには、フラッシュ フォールディングの全幅フロント ウォールとフォールディング フロント フレーム、全幅デッキ、および「Domino」または「Seadek」テクノロジーで設計されたヒンジ メカニズムが装備されています。エンド フレームのロック ピンとヒンジ ピンには簡単にアクセスできる潤滑ポイントがあり、スムーズな操作を保証します。さらに、すべてのフラット ラックには、メイン レールおよびエンド フレーム全体にラッシング ポイントとスタンション ポケットが装備されており、ベース アセンブリには床下およびチョッキング ラッシング セットが装備されています。ウルトラウッドで処理され、両端にスチール デッキ プレートが追加された 45 mm の超耐久性ソリッド ウッド プランクは、優れた耐久性を備えています。コーナー キャスティングの横のエンド シルにもくぼみがあり、機能性が向上しています。
|
外形寸法 |
(20フィート – 34トン) |
(40フィート – 45トン) |
(40フィート – 50トン) |
(40フィート – 52.5トン) |
|
長さ |
6,058 mm (19'‐10 1/2") |
12,192 mm (40'‐0") |
12,192 mm (40'‐0") |
12,192 mm (40'‐0") |
|
幅 |
2,438 mm (8'‐0") |
2,438 mm (8'‐0") |
2,438 mm (8'‐0") |
2,438 mm (8'‐0") |
|
身長 |
2,591 mm (8'‐6") |
2,591 mm (8'‐6") |
2,591 mm (8'‐6") |
2,591 mm (8'‐6") |
|
（折りたたみ時）高さ |
370 mm（14 1/2"） |
641 mm（25 1/4"） |
641 mm（25 1/4"） |
648 mm（25 1/2"） |
|
内部寸法 |
||||
|
長さ（サイドアクセス） |
5,613 mm (18'‐4 15/16") |
11,762 mm (38'‐7 1/16") |
11,648 mm (38'‐2 2/16") |
11,652 mm (38'‐2 7/16") |
|
幅（デッキ） |
2,218 mm (7'‐3 3/8") |
2,378 mm (7'‐9 5/8") |
2,378 mm (7'‐9 5/8") |
2,374 mm (7'‐9 3/8") |
|
身長 |
2,213 mm (7'‐3 1/8") |
1,960 mm (6'‐5 3/16") |
1,960 mm (6'‐5 3/16") |
1,960 mm (6'‐5 3/16") |
|
評価 |
||||
|
最大総重量 |
34,000 kg (74,950 ポンド) |
45,000 kg (99,207 ポンド) |
50,000 kg (110,230 ポンド) |
52,500 kg (115,742 ポンド) |
|
風袋重量 |
2,740 kg (6,040 ポンド) |
4,795 kg (10,570 ポンド) |
5,000 kg (11,023 ポンド) |
5,050 kg (11,133 ポンド) |
|
ペイロード |
31,260 kg (68,860 ポンド) |
40,205 kg (88,627 ポンド) |
45,000 kg (99,207 ポンド) |
47,450 kg (104,609 ポンド) |
|
中心2メートル以上の集中荷重 |
20,000 kg (44,090 ポンド) |
25,400 kg (55,997 ポンド) |
30,000 kg (66,138 ポンド) |
30,000 kg (66,138 ポンド) |
|
テスト負荷 |
||||
|
スタッキング |
86,400 kg (190,447 ポンド) |
86,400 kg (190,447 ポンド) |
86,400 kg (190,447 ポンド) |
97,200 kg (214,286 ポンド) |
|
横方向ラック |
15,240 kg (33,600 ポンド) |
15,240 kg (33,600 ポンド) |
15,240 kg (33,600 ポンド) |
15,240 kg (33,600 ポンド) |
|
縦方向ラック |
7,620 kg (16,800 ポンド) |
7,620 kg (16,800 ポンド) |
7,620 kg (16,800 ポンド) |
7,620 kg（16,800ポンド） |
|
床強度 |
7,260 kg (16,000 ポンド) |
7,260 kg (16,000 ポンド) |
7,260 kg (16,000 ポンド) |
7,260 kg (16,000 ポンド) |
|
ラッシングポイント |
5,000 kg (11,025 ポンド) |
5,000 kg (11,025 ポンド) |
5,000 kg (11,025 ポンド) |
5,000 kg (11,025 ポンド) |
|
デザインタイプ |
ドミノまたはシーデック |
ドミノまたはシーデック |
ドミノまたはシーデック |
ドミノまたはシーデック |
|
取り扱い |
||||
|
2L |
7 つの空のユニットを積み重ねて 20'X8'‐6" モジュールにすることができます。 |
|||
|
4L |
4 つの空きユニットを積み重ねて、40 フィートのフラットすべてに 40'X8'‐6" モジュールを作成できます。 |
|||
利点
当社のフラット ラック輸送コンテナは、追加の積載容量を提供し、簡単に折りたたんでプラットフォームとして使用したり積み重ねたりできるため、保管と輸送が簡単になります。これにより、より大きな積載容量が可能になり、世界的に標準化され、スペア パーツが入手可能なため、メンテナンス コストが削減されます。設計により、複数のポイントで貨物を完全に固定できるほか、凹んだクロス フロア ラッシング ゾーンとチョーク スロットにより、貨物の固定が強化されます。さらに、これらの機能により、フォークリフトによる床の損傷が最小限に抑えられ、床の腐食が防止されます。設計により、積載時のずれによるツイスト ロック ピン ヘッドの損傷も防止されます。
